TEX-2500S
TEX-2500S
タレット旋盤のスピードと複合加工機の汎用性を両立させたミドルクラスの工具主軸型複合加工機です。
Flexible（柔軟性） × Fast（機動性） × Economic（高効率） という3つの価値を追求し開発しました。
工具主軸の自在な加工と機内干渉の低減
ビルトインモーター採用の工具主軸は最高回転数12000min-1を実現。工具主軸本体の長さを従来機より15％短寸化し、機内干渉を大きく低減しました。これにより、B軸角度による追越し制限がなくなり、機内空間での工具主軸B軸旋回や右主軸動作時の自由度が飛躍的に向上しています。
高精度割出性能と強力な加工能力の両立
B軸にはダイレクトドライブモーターとクランプ用ダイヤフラムブレーキを採用し、高速・高精度を実現しました。
また、左右主軸ともに巻線切換えのビルトインモータースピンドル（最高回転速度4000min-1）を採用。同時4軸制御により、複雑なワークや高精度加工にワンチャッキングで対応します。
主な機械仕様
| TEX-2500S | ||
|---|---|---|
| 右主軸台 | ● | |
| 標準チャックサイズ | inch | 10+10 |
| 刃物台仕様 | ATC付工具主軸 | |
| 最大加工径 | mm | φ400 |
| 最大加工長さ *1 | mm | 1100 |
| 棒材加工径 *2 | mm | φ80 |
| B軸旋回範囲 | deg | 240（±120） |
| 左主軸回転速度 | min-1 | 4000 |
| 右主軸回転速度 | min-1 | 4000 |
| 工具主軸回転速度 | min-1 | 12000 |
| ATC工具収納本数 | 30 [OP. 60] | |
| 早送り速度 | m/min | X: 40 / Y: 40 / Z: 40 / A: 40 |
| 左主軸用電動機 | kW | 22 / 15 |
| 右主軸用電動機 | kW | 22 / 15 |
| 工具主軸用電動機 | kW | 22 / 15 |
| 機械の高さ | mm | 2552 |
| 所要床面の大きさ | mm | 5535 × 2107 |
| 機械質量 | kg | 12000 |
*1) 最大加工長さはチャックの種類により異なります。
*2) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
操作性 / 使いやすさの追求

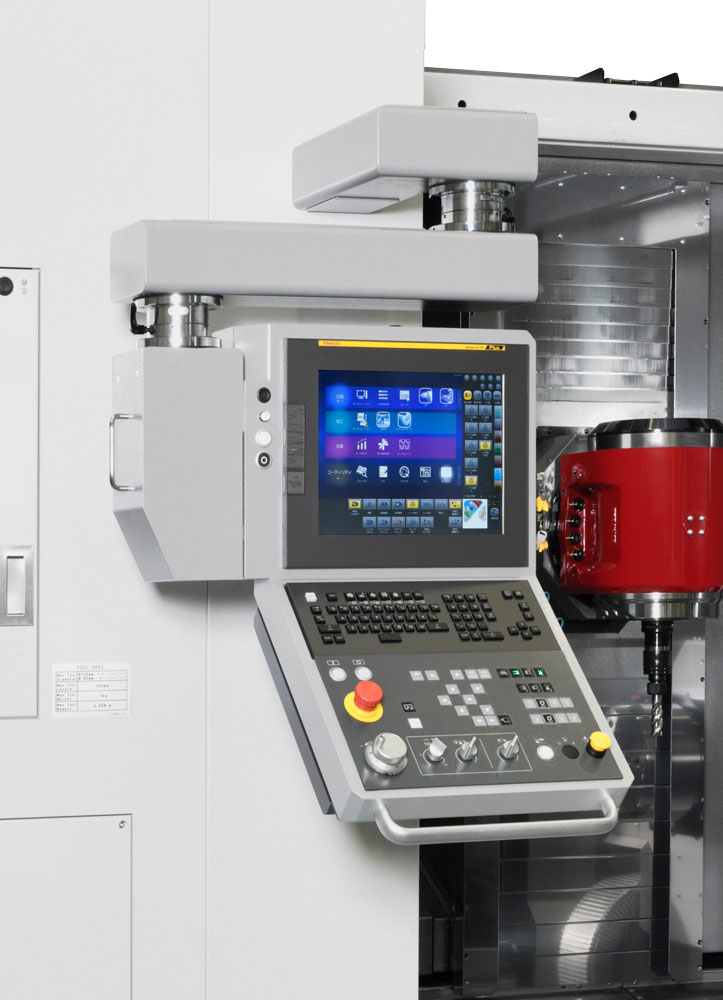

15″モニターで豊富な情報が一目で確認できます。
モニターはタッチパネルに対応し、より直感的な操作が可能です。
さらに、主軸の中心高さを作業者に近づけた配置にすることで、作業性を大きく向上させました。
iHMI ヒューマン・マシン・インターフェース
作業の流れに沿った快適・簡単操作! !
加工現場の「計画」「加工」「改善」の各プロセスに必要な機能を搭載し、作業を一貫支援！
- ポカミス防止の機能で作業を支援
- i HMI 加工プログラム作成支援
- 旋盤用対話プログラミング（PANEL iH Pro）
- 機械衝突防止機能（PANEL iH Pro）
CGTech テクノロジー・パートナー・プログラムメンバーです。
タッチパネル操作盤 15 inch
機械衝突防止機能オリジナル対話ソフト Tiwap-1 対応（オプション）
『TiwaP-1』は、加工プログラムの作成・シミュレーション・加工までを完全サポート し、オペレーターの労力を軽減する対話プログラミングシステムです。
『入力』はGコードを覚えなくても対話形式でかんたんプログラミングできます。『確認』は3Dアニメ描画や工具軌跡描画で切削結果をシミュレーションできます。『運転』は加工主軸や工程種の並びを自動判別し、主軸制御やC軸原点復帰を最適に実行します。
