TT-500GD

TT-500GD

小型部品のあらゆる生産体系に対応！

省スペースで高精度・自動化・高生産性を実現！

TT-500GDは平行2主軸CNC旋盤・TTシリーズ最小の5インチチャック対応。加工タクトが短いワークに最適なツインガントリーを標準装備しており、ローディングタイムは2.5秒と高速仕様。 非切削時間をさらに短縮しています。
刃物台はクシ刃式で、刃物台幅を十分に取り、φ50mmのワーク加工時でもツールは5本取付け可能です。

チャックサイズ：5”仕様

生産プランに応じた最適なローダー仕様を選択可能です。

対象ワーク(ローダー能力)

φ50×50mm、0.5kg×2

主な機械仕様
  （旋削）
チャックサイズ inch 5+5
刃物台仕様   クシ刃式
工具取付け本数, 刃物台幅 mm 5本, 330
最大加工径 mm φ50
最大加工長さ mm 50
主軸回転速度 min-1 5000 [OP. 8000]
早送り速度 m/min X : 20 / Z : 24
主軸用電動機（15分/連続） kW7.5/3.7
機械の高さ mm 2145
所要床面の大きさ mm 2560×2512
機械質量 kg 4300
ガントリーローダー対象ワークサイズ
外径 mm φ50
長さ mm 50
重量 kg 0.5 (×2)
ワークフィーダーの仕様
パレット数 12
積載重量(1パレット) kg 4
段積み高さ mm 250
特徴

工程管理も専用ボタンでらくらく
計測管理もらくらくで

  • 加工タクトの短いワークに最適なツインガントリーを標準装備。
  • 高出力7.5kWビルトインモーター採用で、主軸の加減速はハイスピード。5000min-1まで0.8秒を実現。
  • 刃物台はクシ刃式。芯出しの容易なフラットタイプです。50mmのワークでもツールは5本取付け可能。
  • 一体型ベッド+分振スリット構造で高剛性と高精度を両立。
  • 560mm幅広チップコンベアで余裕の切粉処理。
  • 大きなメンテナンスドアでらくらくチップ交換。

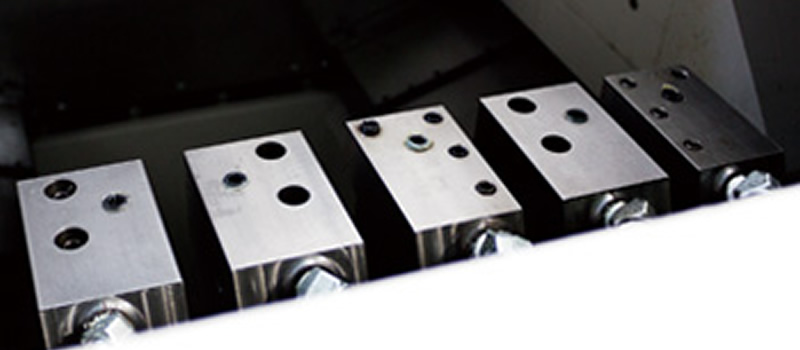

高精度クシ刃式刃物台を装備

フラットタイプの高精度クシ刃式刃物台を装備。
タレット型と比べ非切削時間を短縮できます。
工具は小物部品加工に余裕の5本取付け可能。

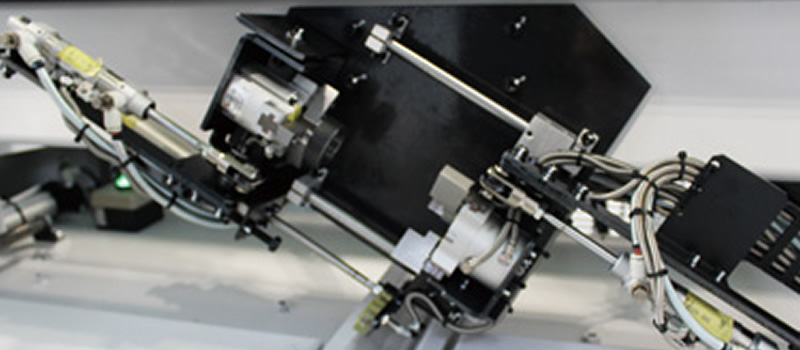

反転装置も標準装備

表裏同時加工を可能にする装置です。
※1主軸旋盤を2台連結してその間に反転装置を設けるのと違い、スペース効率だけ見ても一目瞭然です。

大きなメンテナンスドア

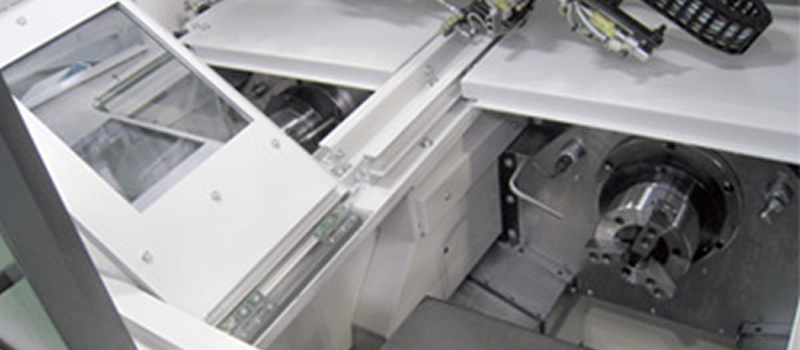

左右の加工室には手前にドアを装備しており、チップ交換などの作業が容易に行えます。

左右の機械情報を統合、
簡単操作を実現！

工具補正画面(例)

ローダーは案内図で、
簡単ティーチング！

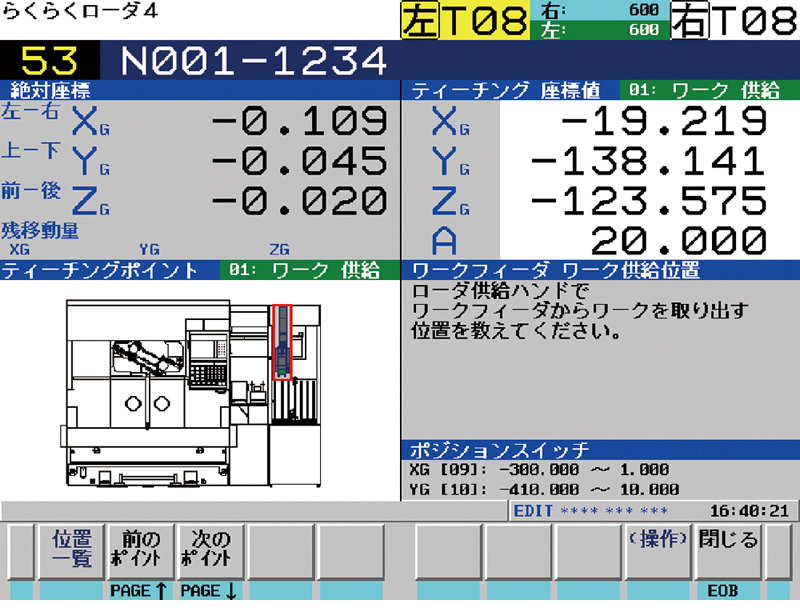

らくらくローダ4 ソフトウェア画面(例)
