TT-2600G/T-2600G
TT-2600G/T-2600G
自動車産業の高精度/量産対応！
クラス最高の高剛性で高精度・自動化・高生産性を実現！
TT-2600Gは、高速ガントリーローダーを標準搭載した高精度・量産加工に対応した平行2主軸旋盤です。
高剛性汎用2軸旋盤と同様構成で機械剛性と切削性能を継承、安定した連続稼働性能と高速ローダー搬送により高効率・高生産を実現します。
チャックサイズ：8”仕様、10”仕様
生産プランに応じた最適なローダー仕様を選択可能です。
対象ワーク(ローダー能力)
φ160×100ｍｍ、4.0kg×2
φ200×120ｍｍ、8.0kg×2
サイクルタイム
30.3秒(従前機種25％短縮)
※TT-2600GAタイプでローダーオプション付時
主な機械仕様 ガントリーローダーAタイプまたはBタイプに適用
| （旋削） | |||
|---|---|---|---|
| TT-2600G | |||
| チャックサイズ | inch | 8+8 | 10+10 |
| 刃物台仕様 | 10角タレット （全ホルダ式） |
||
| 最大加工径 | mm | φ290 | |
| 最大加工長さ | mm | 214 | 204 |
| 主軸回転速度 | min-1 | 4500 [OP. 3200, 2500] | 3200 [OP. 4000, 2500] |
| 回転工具回転速度 | min-1 | - | |
| 早送り速度 | m/min | X : 24 / Z : 24 | |
| 主軸用電動機 | kW | 11/7.5 [OP. 15/11] （15分/連続） |
15/11 （15分/連続） [OP. 18.5/15（30分/連続）] |
| 回転工具用電動機 （S3 25%/15分/連続） |
kW | - | |
| 機械の高さ | mm | 3629 [OP. 2983*1] | 3718 [OP. 3180*1] |
| 所要床面の大きさ | mm | 3150×2938 | 3335×2938 |
| 機械質量 | kg | 6300 | 6400 |
*1) 2段ローダーの場合の寸法です。
| （旋削＆ミーリング） | |||
|---|---|---|---|
| T-2600G | |||
| チャックサイズ | inch | 8+8 | 10+10 |
| 刃物台仕様 | ミーリング10角タレット （回転工具式） |
||
| 最大加工径 | mm | φ290 | |
| 最大加工長さ | mm | 214 | 204 |
| 主軸回転速度 | min-1 | 4500 [OP. 3200, 2500] | 3200 [OP. 4000, 2500] |
| 回転工具回転速度 | min-1 | 4000 | |
| 早送り速度 | m/min | X : 24 / Z : 24 | |
| 主軸用電動機 | kW | 11/7.5 [OP. 15/11] （15分/連続） |
15/11 （15分/連続） [OP. 18.5/15（30分/連続）] |
| 回転工具用電動機 （S3 25%/15分/連続） |
kW | 5.5/5.5/3.7 | |
| 機械の高さ | mm | 3629 [OP. 2983*1] | 3718 [OP. 3180*1] |
| 所要床面の大きさ | mm | 3150×2938 | 3335×2938 |
| 機械質量 | kg | 6300 | 6400 |
*1) 2段ローダーの場合の寸法です。
| チャックサイズ | inch | 8+8 | 10+10 |
| 外径 | mm | φ160 | φ200 |
| 長さ | mm | 100 | 120 |
| 重量 | kg | 4 (×2) | 8 (×2) |
| チャックサイズ | inch | 8+8 | 10+10 |
| パレット数 | 16 | 14 | |
| 積載重量(1パレット) | kg | 40 | 70 |
| 段積み高さ | mm | 450 | 400 |
特徴
工程管理も専用ボタンでらくらく
計測管理もらくらくで
- ベッドは、メンテナンスの容易な別置クーラントタンク式です。
- 摺動面は高耐久角型スライドを全軸に採用。工具寿命が永く機械稼働率をアップ。 長期にわたり高精度安定加工を実現します。
- 高精密スピンドルには「8”チャック仕様」と「10”チャック仕様」を用意、FANUC社製の高性能スピンドルモータと組合わせ、最高のパフォーマンスを発揮します。
- 10角タレット刃物台(T10)を標準設定。10角ミーリングタレット(T10M)はオプション設定です。
- 省エネ環境に対応。消費電力削減、油水分離でクーラント寿命延命化、潤滑油使用量40%削減、紛体塗装採用。
- オペレータのツールとして利便性・操作性を重視したソフトを搭載、段取り作業など非生産時間短縮に貢献します。

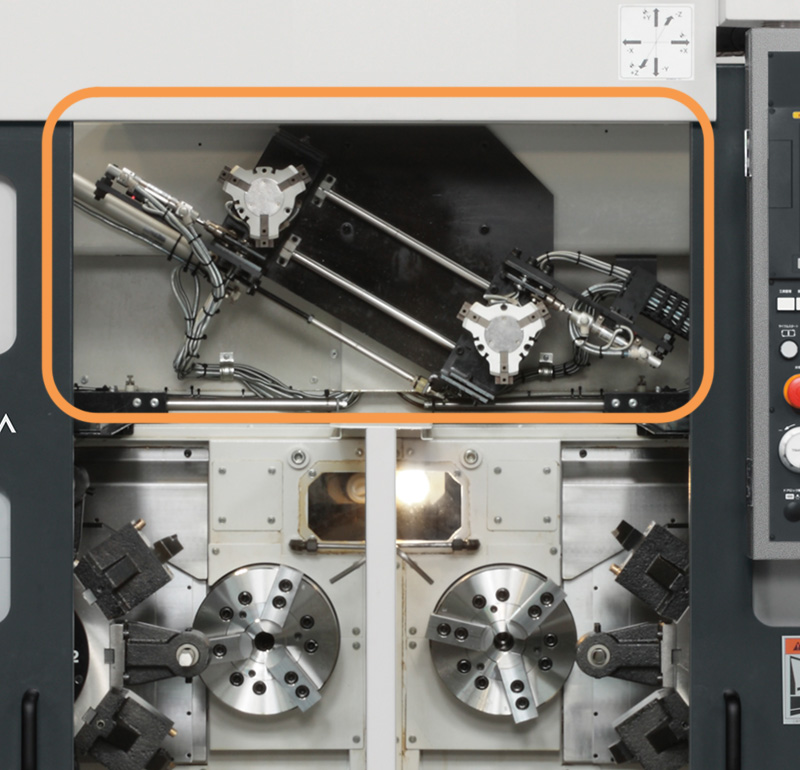

反転装置
表裏同時加工を可能にする装置です。
各主軸上部に配置し最適なパフォーマンスを発揮します。
※1主軸旋盤を2台連続してその間に反転装置を設けるのと違い、スペース効率だけ見ても一目瞭然です。

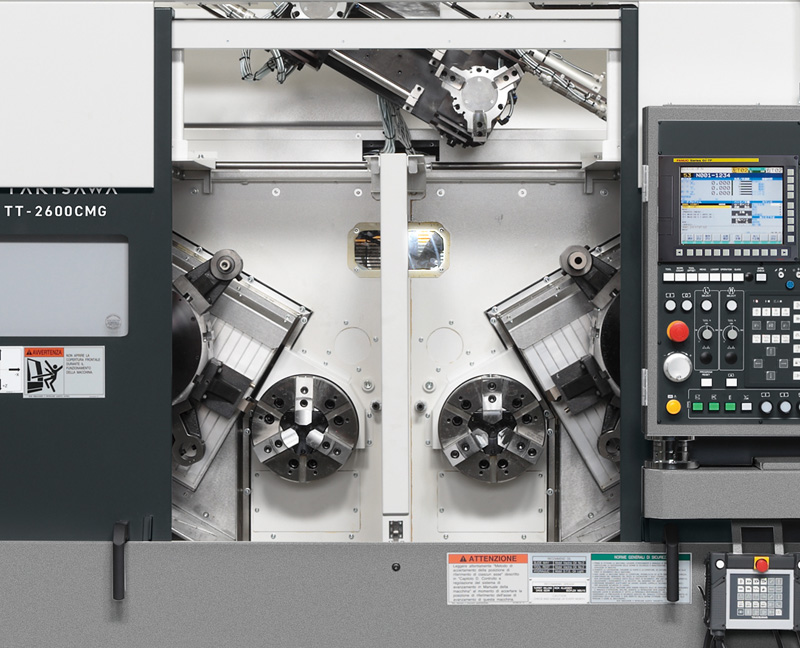

手動操作時は、機内照明で操作対象側をお知らせ！
右側選択時
左右の機械情報を統合、
簡単操作を実現！

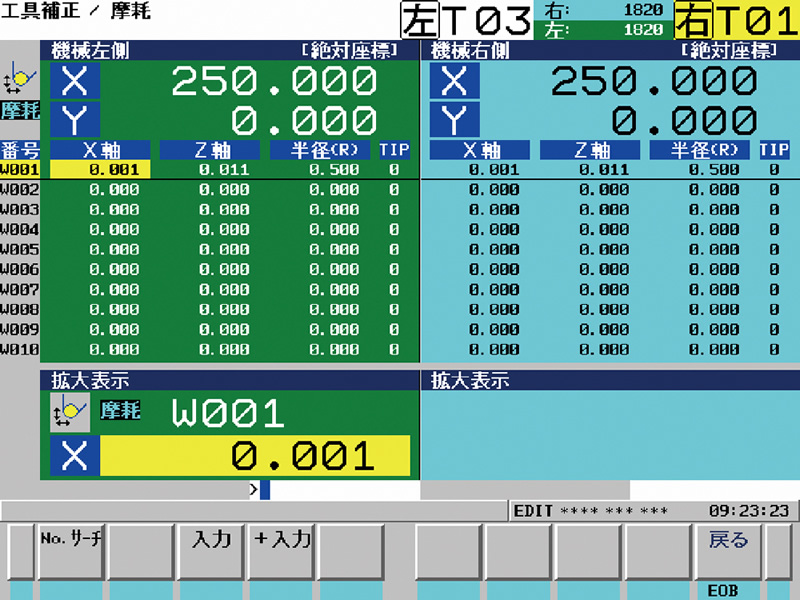

工具補正画面(例)
ローダーは案内図で、
簡単ティーチング！

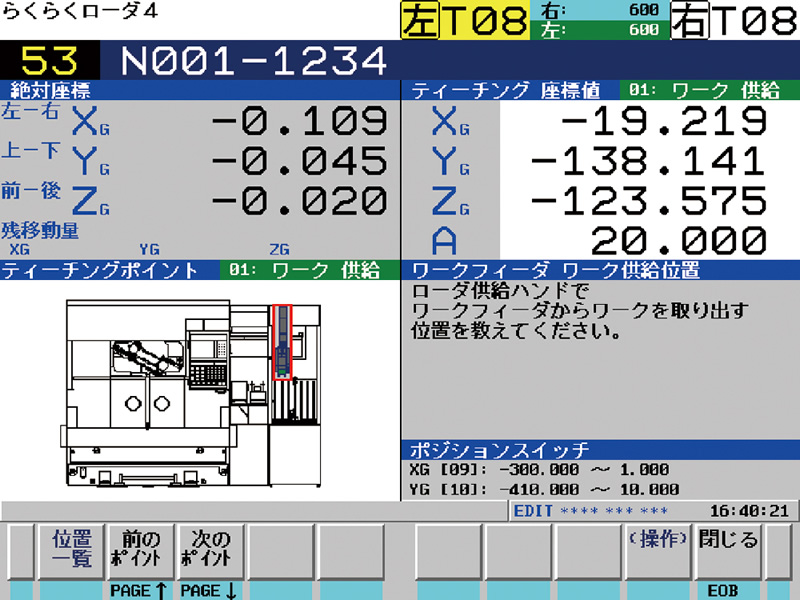

らくらくローダ4 ソフトウェア画面(例)

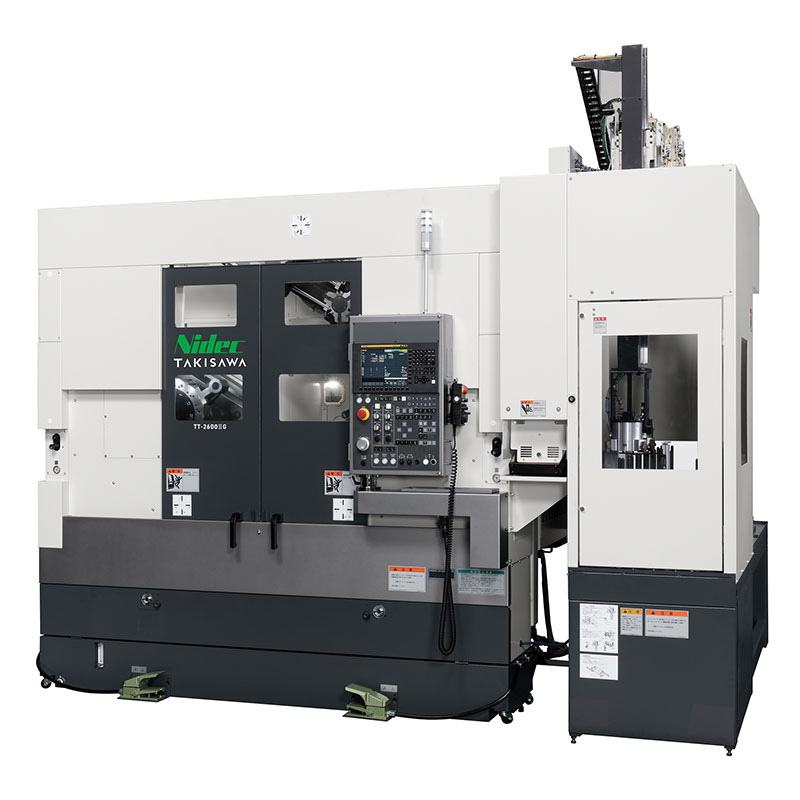

T-2600G 1主軸CNC旋盤(奇数工程対応)
高剛性汎用2軸旋盤と同様構成で機械剛性と切削性能を継承、安定した連続稼働性能と高速ローダー搬送により、TT-2600Gと連結して奇数工程に対応します。基本仕様はTT-2600と同じ。単体セルとしても使用可能。
チャックサイズ ： 8”仕様、10”仕様
生産プランに応じた最適なローダー仕様を選択可能です。
対象ワーク(ローダー能力)
φ160×100ｍｍ、4.0kg×2
φ200×120ｍｍ、8.0kg×2
