TCY-160
TCY-160
TCY-160YSL3
小物加工 をコンパクトに工程集約
小物部品の旋削及び回転工具による切削工程を1台に集約したコンパクトな複合旋盤です。
ミーリング加工とY軸制御で高効率な工程集約を実現します。
主な機械仕様
| TCY-160YS | TCY-160Y | |||||
|---|---|---|---|---|---|---|
| 右主軸台 | ● | - | ||||
| 心押台（NCサーボ式） | - | ○ | ||||
| Y軸 | ● | ● | ||||
| 左C軸制御 | ● | - | ||||
| 右C軸制御 | ● | - | ||||
| ミーリング | ● | |||||
| チャックサイズ | inch | 6+6 | 6 | |||
| 刃物台仕様 | 12角タレット（全ホルダ式） | |||||
| 最大加工径 | mm | φ220 | ||||
| 最大加工長さ | mm | L3 : 291 L5 : 491 | ||||
| 棒材加工径（左主軸） *1 | mm | φ42 | ||||
| 棒材加工径（右主軸） *1 | φ42 | - | ||||
| 左主軸回転速度 | min-1 | 4000 [OP. 6000] | ||||
| 右主軸回転速度 | min-1 | 4000 [OP. 6000] | - | |||
| 回転工具回転速度 | min-1 | 6000 | ||||
| 早送り速度 | m/min | X : 20 / Z : 24 / Y : 10 | ||||
| 左主軸用電動機 （15分/連続） |
kW | 5.5/3.7 [OP. 7.5/5.5] | ||||
| 右主軸用電動機 （15分/連続） |
kW | 3.7/2.2 | - | |||
| 回転工具用電動機 （15分/連続） |
kW | 3.7/2.2/1.5 | ||||
| 機械の高さ | mm | 1700 | ||||
| 所要床面の大きさ | mm | L3 : 2400×1695 L5 : 2760×1795 | L3 : 2010×1695 [OP. 2210×1695 *2] L5 : 2760×1795 |
|||
| 機械質量 | kg | L3 : 3500 L5 : 4100 | ||||
●：標準 ○：オプション - ：設定なし
*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
*2) 心押台装着時の寸法です。
| 外径 | mm | φ100 |
| 長さ | mm | 60 |
| 重量 | kg | 0.7 (×2) |
| パレット数 | 14 | |
| 積載重量(1パレット) | kg | 25 |
| 段積み高さ | mm | 450 |

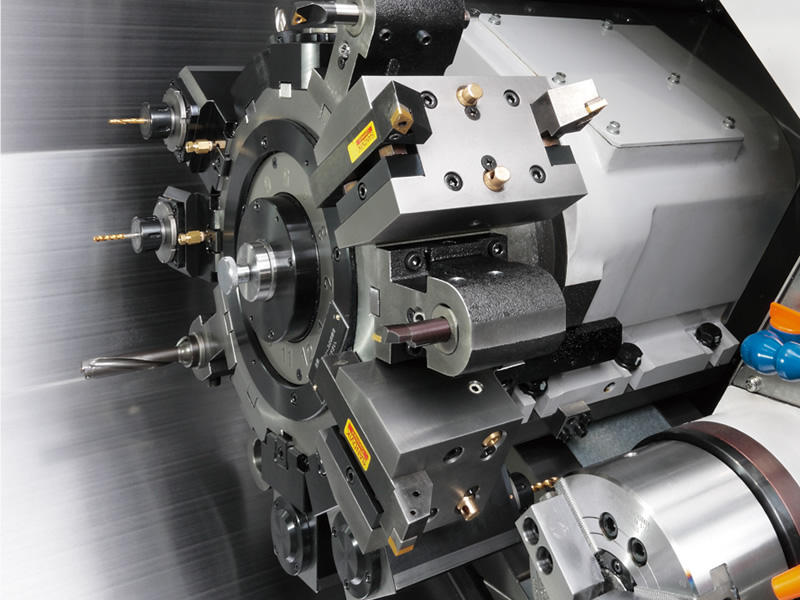

右主軸台(YS)
※写真はオプションを含んでいます。

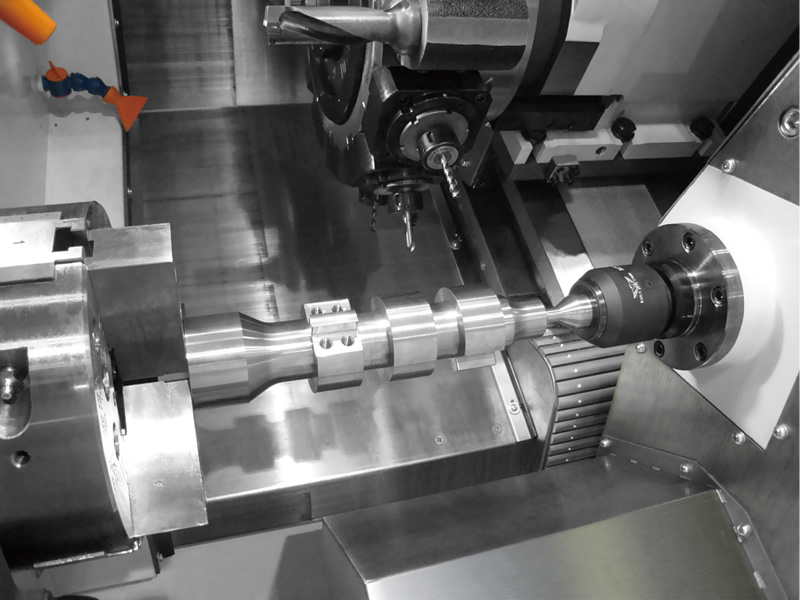

NCサーボ心押台(Y)
※写真はオプションを含んでいます。
自動化対応(オプション)

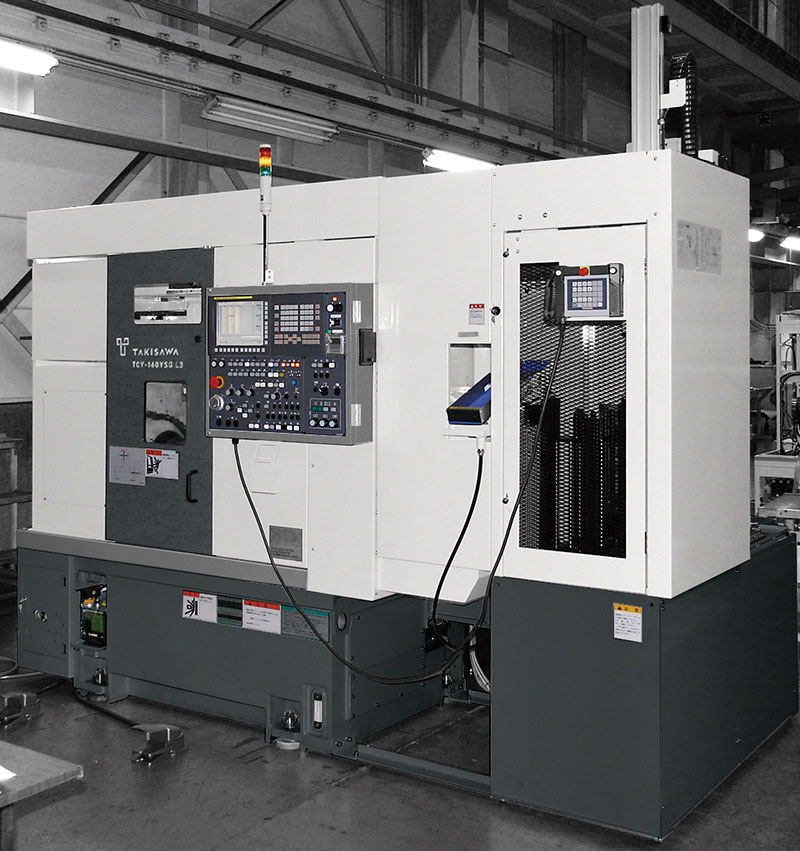

ガントリー
ローダー仕様
自社製ガントリーローダーや多様な周辺機器による連続自動運転をサポートしますその他、バー材供給装置の連携による自動化が可能です。
オプション対応
TiwaP-1対話仕様
ガントリーローダー仕様
バーフィーダー仕様
オリジナル対話ソフト Tiwap-1 対応（オプション）
『TiwaP-1』は、加工プログラムの作成・シミュレーション・加工までを完全サポート し、オペレーターの労力を軽減する対話プログラミングシステムです。
『入力』はGコードを覚えなくても対話形式でかんたんプログラミングできます。『確認』は3Dアニメ描画や工具軌跡描画で切削結果をシミュレーションできます。『運転』は加工主軸や工程種の並びを自動判別し、主軸制御やC軸原点復帰を最適に実行します。
