TCC-1100

TCC-1100

高生産・高品質を省投資で確保!

フランジ・シャフト小物部品の加工に最適な省幅、
省スペースの6”チャックCNC旋盤です。

高速・高精度・コンパクト!
  • 早送り速度を従来機より50%高速化(Z軸)
  • タンクベッド構造で、切削油タンクは大容量
  • 熱変位も抑制され、従来機より高精度化
  • 全軸角型スライドウェイ(摺動面)採用
  • 強力8角タレット刃物台を標準(12角をオプション設定)
  • 油圧心押台に対応(オプション設定)
レイアウト自在のマシンサイズ!

機械幅 1170mm / 設置スペース 1.6m2

主な機械仕様
チャックサイズ inch 6
刃物台仕様   8角タレット(直付け式) 12角タレット(直付け式)
最大加工径 mm φ220 φ170
最大加工長さ mm 171
棒材加工径*1 mm φ42
主軸回転速度 min-1 4000 [OP. 5000, 6000]
早送り速度 m/min X : 24 / Z : 30
主軸用電動機(15,30分/連続) kW 5.5/3.7 [OP. 7.5/5.5]
機械の高さ mm 1700
所要床面の大きさ mm 1170×1370
機械質量 kg 1860

*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。

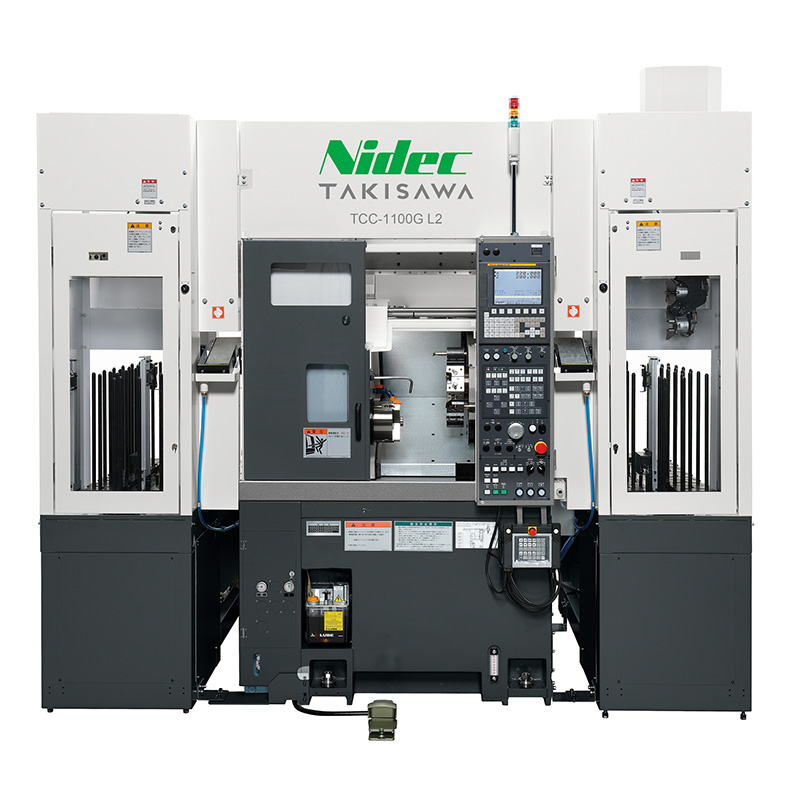

TCC-1100G 稼働率アップに応える
高速ガントリーローダー付自動生産システム(コンパクト旋削セル) 自動化もコンパクト!

本体+710mmの追加幅でコンパクトに収まります。

TCC-1100G Cタイプ

ガントリーローダー対象ワークサイズ
外径 mm φ100
長さ mm 60
重量 kg 0.7
ワークフィーダーの仕様
パレット数 14
積載重量(1パレット) kg 25
段積み高さ mm 450
