TC-40
TC-40
TC-40L10
- 12",15"チャック対応高精密・強力主軸台
- 全軸角型スライドの強靭ベッド＆サドル構造
- 高剛性タレット刃物台
- 高剛性心押台
主な機械仕様
| （旋削） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| TC-40 L10 | ||||||||||
| チャックサイズ | inch | 12 | ||||||||
| 刃物台仕様 | 8角 タレット (直付け式) |
10角 タレット (直付け式) |
12角 タレット (直付け式) |
|||||||
| 最大加工径 | mm | φ450 | φ420 | |||||||
| 最大加工長さ | mm | 1020 | ||||||||
| 棒材加工径 *1 | mm | φ89 | ||||||||
| 主軸回転速度 | min-1 | 2500 | ||||||||
| 早送り速度 | m/min | X : 12 / Z : 16 | ||||||||
| 主軸用電動機 （30分/連続） |
kW | 18.5/15 [OP. 22/18.5, 26/22] | ||||||||
| 機械の高さ | mm | 1920 | ||||||||
| 所要床面の大きさ | mm | 2100×3500 | ||||||||
| 機械質量 | kg | 7500 | ||||||||
*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
| （旋削） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| TC-40 L20 | ||||||||||
| チャックサイズ | inch | 12 | ||||||||
| 刃物台仕様 | 8角 タレット (直付け式) |
10角 タレット (直付け式) |
12角 タレット (直付け式) |
|||||||
| 最大加工径 | mm | φ450 | φ420 | |||||||
| 最大加工長さ | mm | 2020 | ||||||||
| 棒材加工径 *1 | mm | φ89 | ||||||||
| 主軸回転速度 | 2500 | 2500 | ||||||||
| 早送り速度 | m/min | X : 12 / Z : 16 | ||||||||
| 主軸用電動機 （30分/連続） |
kW | 18.5/15 [OP. 22/18.5, 26/22] | ||||||||
| 機械の高さ | mm | 2190 | ||||||||
| 所要床面の大きさ | mm | 2331×4940 | ||||||||
| 機械質量 | kg | 9000 | ||||||||
*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
| （旋削） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| TC-40 L30 | ||||||||||
| チャックサイズ | inch | 12 | ||||||||
| 刃物台仕様 | 8角 タレット (直付け式) |
10角 タレット (直付け式) |
12角 タレット (直付け式) |
|||||||
| 最大加工径 | mm | φ450 | φ420 | |||||||
| 最大加工長さ | mm | 3020 | ||||||||
| 棒材加工径 *1 | mm | φ89 | ||||||||
| 主軸回転速度 | min-1 | 2500 | ||||||||
| 早送り速度 | m/min | X : 12 / Z : 16 | ||||||||
| 主軸用電動機 （30分/連続） |
kW | 18.5/15 [OP. 22/18.5, 26/22] | ||||||||
| 機械の高さ | mm | 2190 | ||||||||
| 所要床面の大きさ | mm | 2331×6265 | ||||||||
| 機械質量 | kg | 10700 | ||||||||
*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
| （旋削＆ミーリング） | |||||||
|---|---|---|---|---|---|---|---|
| TC-40CM L10 | |||||||
| チャックサイズ | inch | 12 | |||||
| 刃物台仕様 | ミーリング10角タレット (回転工具式) |
ミーリング12角タレット (回転工具式) |
|||||
| 最大加工径 | mm | φ420 | |||||
| 最大加工長さ | mm | 2020 | |||||
| 棒材加工径 *1 | mm | φ89 | |||||
| 主軸回転速度 | min-1 | 2500 | |||||
| 回転工具回転速度 | min-1 | 3000 | |||||
| 早送り速度 | m/min | X : 12 / Z : 16 | |||||
| 主軸用電動機 （30分/連続） |
kW | 18.5/15 [OP. 22/18.5, 26/22] | |||||
| 回転工具用電動機 （30分/連続） |
kW | 5.5/3.7 | |||||
| 機械の高さ | mm | 2190 | |||||
| 所要床面の大きさ | mm | 2331×4940 | |||||
| 機械質量 | kg | 9000 | |||||
*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
| （旋削＆ミーリング） | |||||||
|---|---|---|---|---|---|---|---|
| TC-40CM L20 | |||||||
| チャックサイズ | inch | 12 | |||||
| 刃物台仕様 | ミーリング10角タレット (回転工具式) |
ミーリング12角タレット (回転工具式) |
|||||
| 最大加工径 | mm | φ420 | |||||
| 最大加工長さ | mm | 1020 | |||||
| 棒材加工径 *1 | mm | φ89 | |||||
| 主軸回転速度 | min-1 | 2500 | |||||
| 回転工具回転速度 | min-1 | 3000 | |||||
| 早送り速度 | m/min | X : 12 / Z : 16 | |||||
| 主軸用電動機 （30分/連続） |
kW | 18.5/15 [OP. 22/18.5, 26/22] | |||||
| 回転工具用電動機 （30分/連続） |
kW | 5.5/3.7 | |||||
| 機械の高さ | mm | 1920 | |||||
| 所要床面の大きさ | mm | 2100×3500 | |||||
| 機械質量 | kg | 7500 | |||||
*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
| （旋削＆ミーリング） | |||||||
|---|---|---|---|---|---|---|---|
| TC-40CM L30 | |||||||
| チャックサイズ | inch | 12 | |||||
| 刃物台仕様 | ミーリング10角タレット (回転工具式) |
ミーリング12角タレット (回転工具式) |
|||||
| 最大加工径 | mm | φ420 | |||||
| 最大加工長さ | mm | 3020 | |||||
| 棒材加工径 *1 | mm | φ89 | |||||
| 主軸回転速度 | min-1 | 2500 | |||||
| 回転工具回転速度 | min-1 | 3000 | |||||
| 早送り速度 | m/min | X : 12 / Z : 16 | |||||
| 主軸用電動機 （30分/連続） |
kW | 18.5/15 [OP. 22/18.5, 26/22] | |||||
| 回転工具用電動機 （30分/連続） |
kW | 5.5/3.7 | |||||
| 機械の高さ | mm | 2190 | |||||
| 所要床面の大きさ | mm | 2331×6265 | |||||
| 機械質量 | kg | 10700 | |||||
*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。

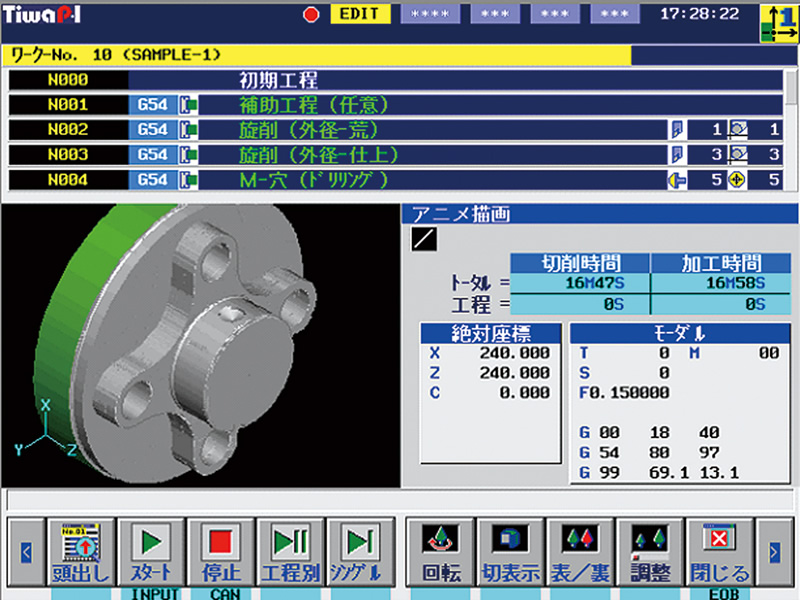

オリジナル対話ソフト Tiwap-1 対応（オプション）
『TiwaP-1』は、加工プログラムの作成・シミュレーション・加工までを完全サポート し、オペレーターの労力を軽減する対話プログラミングシステムです。
『入力』はGコードを覚えなくても対話形式でかんたんプログラミングできます。『確認』は3Dアニメ描画や工具軌跡描画で切削結果をシミュレーションできます。『運転』は加工主軸や工程種の並びを自動判別し、主軸制御やC軸原点復帰を最適に実行します。
