加工取り代や工程が多くて、加工時間が長くなってしまうことはありませんか？
今回はそんな悩みを解決する、上下2タレットを使用した「バランスカット」「同時加工」についてご紹介します。

どちらも上下2タレット仕様の機械で行います。

バランスカットとは

2本の刃物を両側からあてて同時に加工を行います。
両刃物の移動の同期を取ります。
2枚刃で加工することになるので、切削送りを上げることができます。
また、片側のみから加工するよりも、ワークたわみの防止し、精度良く加工することができます。

同時加工とは

第1系統、第２系統のそれぞれが別の工程を同時に加工することで、サイクルタイムの短縮を行います。
回転数一定となります。

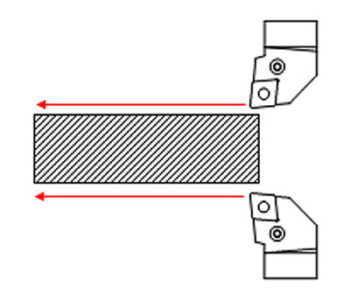

【バランスカット】

外径荒加工　同じ箇所を同時に加工
→2枚刃での加工となり、通常より2倍の切削送りにすることができます。

【同時加工】

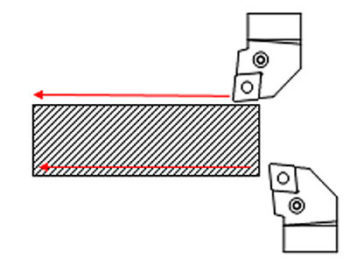

1. 外径荒加工　取り代を変えて同時に加工
  →同じ時間で2パス分の取り代を加工することができます。
  上タレットで荒、下タレットで仕上げの加工を行う方法等もあります。

例：上タレットは取り代2mmで加工、少し遅らせて下タレットで更に2mmの取り代で加工
  →合計4ｍｍの取り代で加工

上タレットで荒、下タレットで仕上げの加工を行う方法等もあります。

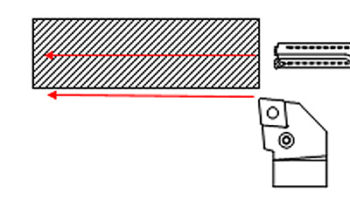

2. 穴あけ＋外径荒加工
  →穴あけをしている間に外径加工を行うのでその分の時間が短縮されます。

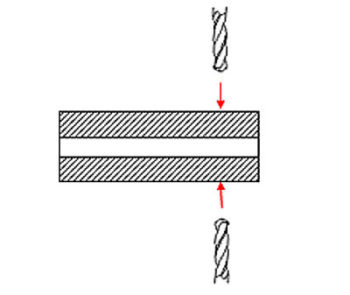

3. 側面穴あけ
  →180°対面の位置関係であれば、2ヶ所同時に穴あけすることもできます。

以上のように、様々な方法で加工することにより、サイクルタイム短縮につながります！

複合加工機TM-4000Y2の加工動画で、バランスカットを行っております。
他にも六角部の加工やサブ主軸への受渡しなどもありますので是非ご覧ください！
（バランスカットは1：13～）
